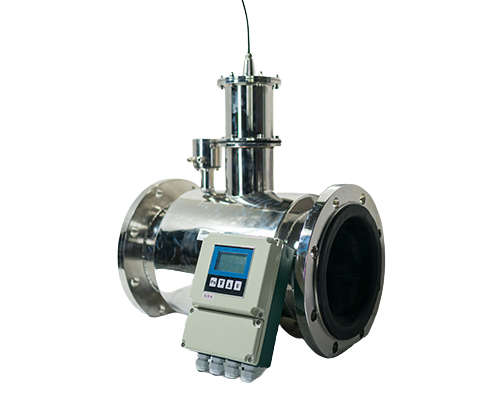

非滿管型電磁流量計的工作原理主要基于法拉第電磁感應定律，并結合了液位測量技術，以實現對非滿管狀態下流體流量的準確測量。以下是非滿管型電磁流量計工作原理的詳細解釋：
一、流速測量原理
非滿管型電磁流量計在流速測量方面，遵循法拉第電磁感應定律。具體原理如下：
法拉第電磁感應定律：當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢。此感應電勢由兩個檢測電極檢出，其數值大小與流量成正比例關系。
傳感器結構：在管道外壁加裝勵磁線圈，勵磁線圈根據勵磁信號激勵產生特定磁場。當帶內襯絕緣的管道內有流體流過時，流體切割磁感線，在電極兩端產生感應電動勢。
信號處理：微弱的感應信號經過采集、放大和勵磁比對，轉換成處理器可識別信號。處理器通過接收的流量信號，計算出流體的平均流速。
二、液位測量原理
由于非滿管狀態下，管道內流體的截面積是變化的，因此必須同時測量液位高度這一物理量。液位測量原理主要有以下幾種：
電容式傳感器原理：將液位的變化轉換成電容值的變化。流體在管中流動時，利用流量計襯里和管內流體作為介質，同時在流量計襯里與管壁之間采用兩片圓弧形電極片，形成一電容器。液體液位的高低直接影響電容器的電容值，從而通過測量電容值來推算液位高度。
其他液位測量方法：如利用上下兩組激磁線圈串接激磁和單線圈激磁（或正向和反向串接激磁），產生兩種磁場分布和強度，測得兩個流量信號，兩者之間的比與液位高度有一定函數關系，間接求得液位高度。
三、流量計算
在獲得流速和液位高度兩個參數后，非滿管型電磁流量計通過以下公式計算流量：
流量計算公式：Q = A × V，其中Q為流量，A為管道內流體的截面積（根據液位高度和管道內徑計算得出），V為流體的平均流速。
四、系統結構與特點
系統結構：非滿管型電磁流量計通常由傳感器、電路、處理器和外設等部分組成。傳感器負責檢測流速和液位信號，電路負責信號的處理和轉換，處理器則負責數據的計算和分析，并通過液晶顯示或通信接口輸出流量信息。
特點：非滿管型電磁流量計具有測量準確、穩定性好、適用范圍廣等優點。它能夠適應各種非滿管狀態下的流體流量測量需求，并在工業、環保等領域得到廣泛應用。
綜上所述，非滿管型電磁流量計通過結合流速測量和液位測量技術，實現了對非滿管狀態下流體流量的準確測量。其工作原理基于法拉第電磁感應定律和電容式傳感器原理等物理原理，并通過先進的信號處理技術和數據處理算法提高了測量精度和穩定性。
